NH-D15からKRAKEN X73に換装

f:id:obakyu714:20210523223650j:plain

最強空冷クーラーNH-D15ですら高負荷時には70℃台後半まで上昇するi9-10850Kに対して360mm簡易水冷への換装で冷却性能の向上とそれに伴う静音化を狙います。

目的

メインのカメラをNikon Z 6(2450万画素)からNikon Z 7II(4575万画素)に変更したことでLightroom ClassicでのRAW現像時の負荷が上がり、複数枚書き出すとCPU使用率が100%近くまで行くようになってしまいました。最強空冷クーラーと言われるNH-D15をもってしても70℃前後までCPU温度が上昇し、クーラーやケースのファンの音が気になるレベルになっていました。
そこで今回冷却性能の向上のためにNZXT KRAKEN X73を導入しました。また、静音性を高めるためにラジエーター用のファンにはThermaltake TOUGHFAN 12を使用しました。

購入したもの

NZXT KRAKEN X73
Thermaltake TOUGHFAN 12 ×3個(2個パック+単品)

KRAKEN X73

NZXTの360mm簡易水冷の下位モデルです。
使用しているケースがNZXT H710であることやデザインの面からKRAKEN X73を選びました。上位のKRAKEN Z73は4万円前後とX73に比べると割高で、PCを床置きしている自分の環境ではヘッドの液晶モニタの優位性も無いように思えたのでX73を選びました。

TOUGHFAN 12

昨年11月に発売されたThermaltakeの静音ファンです。簡易水冷のラジエーター冷却用のファンとして導入しました。
レビューサイトなどを見るとNoctuaのNF-A12×25とほぼ同じ性能・静音性ということで、デザインと価格の面からこちらを選びました。

設置

ラジエーターに120mmファンを3つ取り付ける作業以外はNH-D15より設置は簡単でした。
しかし、KRAKEN X73に付属する3分岐ケーブルとTOUGHFANのケーブルの相性が悪いのか電圧が足りていないのか、3分岐ケーブルを使用するとTOUGHFANが回転しませんでした。TOUGHFAN付属の2分岐ケーブルを使用し、残り1つのTOUGHFANは分岐ケーブルを使用せずにマザーボードに差したところ3つ全部のファンが無事動作しました。

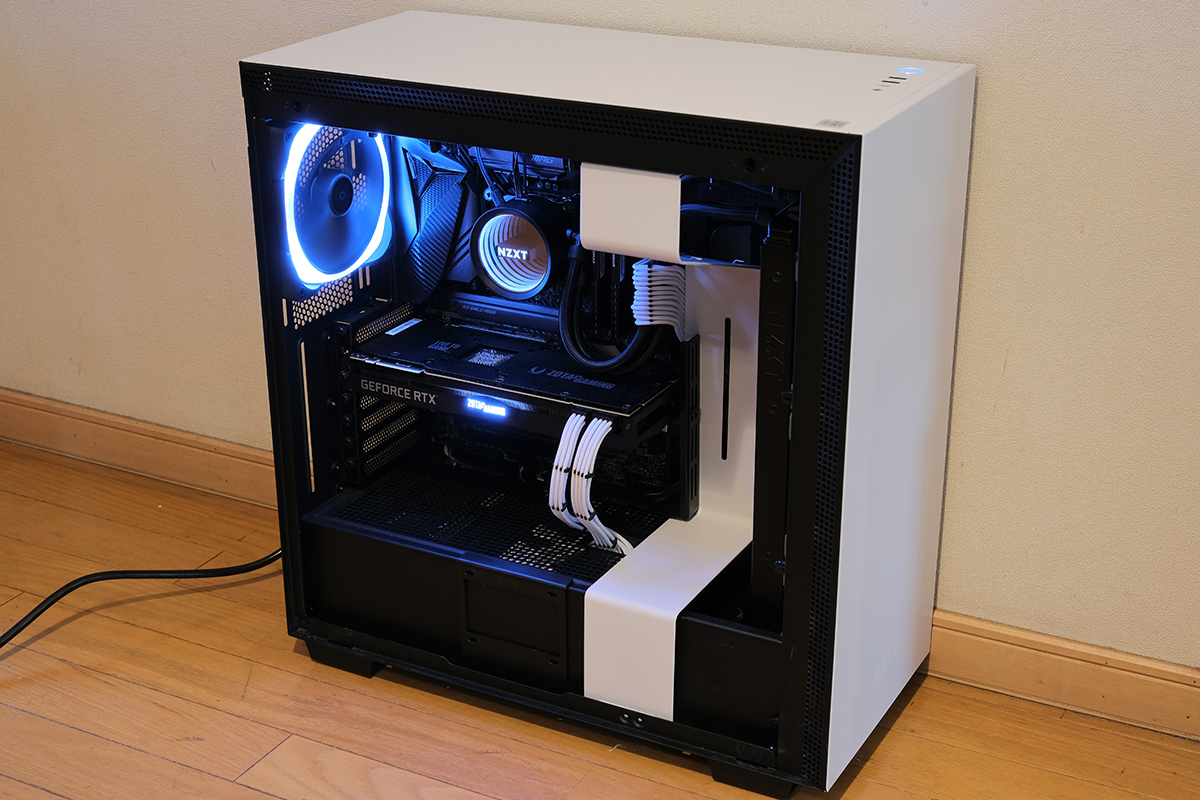

今回はCPU温度を下げるためにラジエーターは前面に設置、ファンは吸気としました。

f:id:obakyu714:20210212191241j:plain
※TOUGHFANがKRAKEN X73付属のファンより若干厚いためかワッシャーを使用するとラジエーターとファンを一緒に固定できなかったため、ワッシャーを使用せずに取り付けています。
※一部マザーボードでの警告を防ぐためにブレークアウトケーブルの3pinをマザーボードのCPU_FANなどに差すように説明書に記載されていますが、自分の環境では差さなくても警告等は発生していないため差さずに運用しています。

総括

完全に同設定ではありませんが、NH-D15に比べてアイドル時・高負荷時・ベンチマーク時において5℃程度CPU温度が低下しました。アイドル時では25~30℃程度で落ち着き、ベンチマーク時も最大76℃でした。
また冷却性能の向上に伴いケースファンの設定を変えたため、高負荷時でもファンの音は気にならないようになりました。
TOUGHFANについてはケースに入れた状態では高負荷時でもほぼ無音と感じました。KRAKEN X73のヘッドのポンプも回転数を上げていますがケースに入れた状態ではこちらも無音に感じました。

NZXT製品ということで冷却性能だけでなくデザイン性の向上もできたので満足しています。
ここまで来るとメモリを光らせたくなったり、グラボについても静音性の高いモデルに変えたくなったり、自作PCの沼はとてつもなく深いです。

参考にした記事・動画

NZXT AER RGB 2でケースファン増設

f:id:obakyu714:20210523233046j:plain

4か月ほど前に初めて組んだ自作PCに、NZXTの光るケースファン「AER RGB 2」を使って背面ファンの交換と天面ファンの増設をしました。
見た目の変化以上に効果がありました。

目的

組んでから3~4か月が経った自作PCに見た目の変化が欲しいなと思い、光るケースファンの導入を決めました。
排気ファンが1個しか無かったので、背面ファンの交換と同時に天面ファンの増設も行いました。

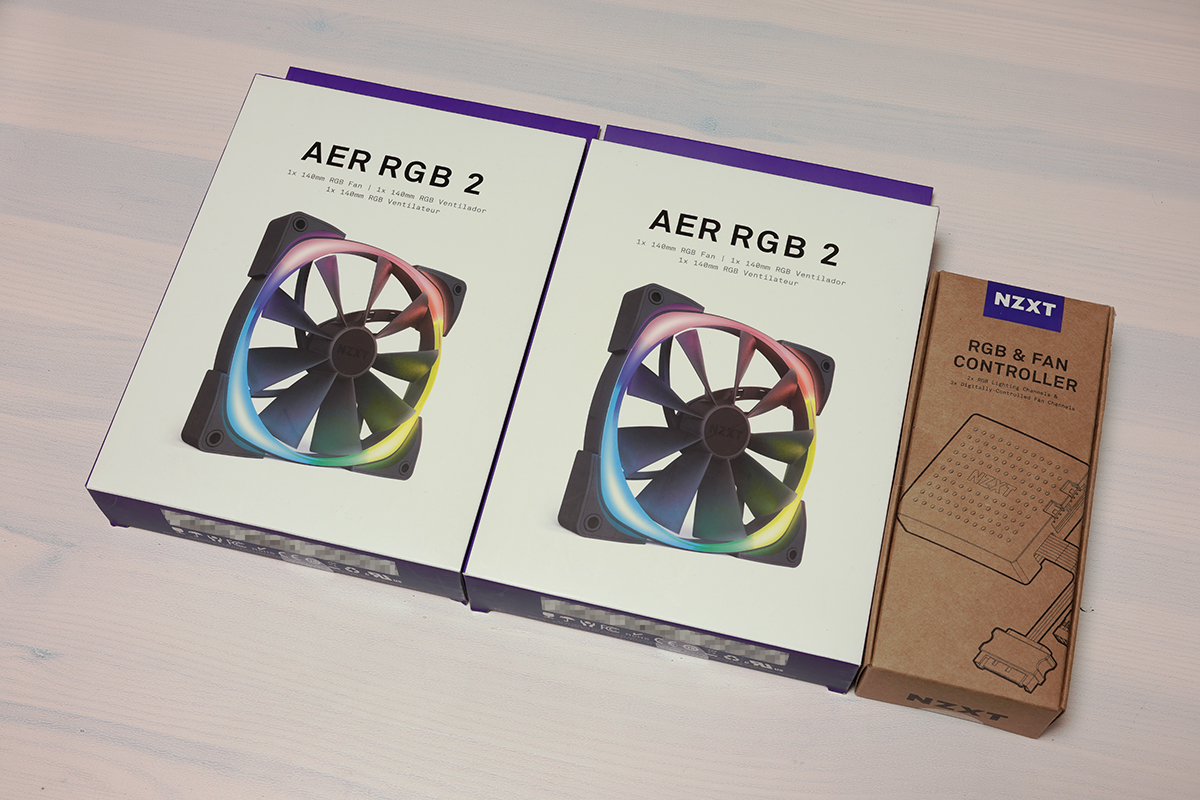

購入したもの

NZXT AER RGB 2 HF-28140-B1 ×2個
NZXT RGB & FAN CONTROLLER
f:id:obakyu714:20210117204513j:plain

AER RGB 2を選んだ理由

光るケースファンはこの世にたくさんありますが、その中でも比較的値段が高い部類に入るNZXTの140mmファンを選びました。
もちろんケースがNZXTなので同じメーカーのファンを選んだというのもありますが、個人的にファン全体が光るのは好みではなく、リング状に光るAER RGB 2を選びました。また、H710付属のファンも比較的静かだったので、静音性という観点でもNZXTのファンを選びました。

組み立て

ファンを背面と天面に、RGB & FAN CONTROLLERを空いている場所に取り付け、説明書通りにケーブルを繋いでいけば組み立て完成です。
RGB & FAN CONTROLLERはNZXTのi付きケースに付いているSmart Deviceのようなもので、マザボのUSB 2.0コネクターを1個使用します。
トップパネルが滅茶苦茶硬いので取り外す際は要注意です。ぶっ壊すくらいの勢いで外すと簡単に外れます。
f:id:obakyu714:20210117204614j:plain

自作PC中期レビュー

組んで3~4か月が経ちますが、全く問題なく運用できています。
ただ、i9で良かったことはタスクマネージャーで10C20Tを眺められることくらいしか無かったので基本的にはi5, i7あたりで十分だと思います。
あとH710は重くて場所も取りますが、裏配線適当にやっても頑張ればバックパネル閉じられるのでこれにして良かったです。

Zen3とかRTX 30シリーズの話

組んでから現在までの間にZen3のCPUやRTX 30シリーズのグラボが発売されました。
Zen3に関しては性能は良いものの値段も上がっており、i9-10850KがRYZEN7 5800Xより安い上にモデルによっては品薄状況が続いているので、結果的にはZen3は待たなくて良かったと思っています(なんかMSFSはZen3が強いらしいけど気にしない気にしない)
グラボに関してはRTX 3080が無かったので安くなっていたRTX 2080 SUPERを買いました。その後RTX 3060 Tiが概ね2080 SUPERと同等性能で5万円台から発売されましたが、3060 Tiまでの繋ぎのグラボの値段や3060 Ti発売までの待ち時間などを考えると2080 SUPERを買って正解だったなと思います。あとRTX 30シリーズはこれからVRAM増量版出そうですし。

ファン増設の効果

排気ファンを1個増設したので、増設前と増設後でCPUとグラボの温度を比較しました。NZXT CAMでファンをパフォーマンスモードに設定しています。
CPUはCINEBENCH R23を使用、増設前は最大82℃まで上昇しましたが、増設後は最大79℃でした。
グラボはFF15ベンチ(4K高品質)を使用、増設前は最大71℃でしたが、増設後は最大67℃でした。
CPUとグラボの両方で3~4℃温度が下がり、天面ファン増設の効果は想像以上でした。

総括

思っていた以上にファン増設の効果があったので満足です。もともとの目的の見た目の強化もできましたし、ファンの音も予想通り静かでした。
次PC組むときはNZXTでパーツ揃えて黒いPCで白いライティングきちんとしてみたいです。こんな感じの構成が理想ですが、いくらかかるんだか。
f:id:obakyu714:20210117212730j:plain
